Maleta Formación Simon 100

Se nos encargo la realización de la maleta de formación para la nueva serie Simon 100 IO, nosotros teníamos que diseñar la forma de conexión de los diferentes elementos de la maleta para que fueran funcionales a la hora de hacer una presentación del producto.

Habían varias cosas a tener en cuenta, voltajes y conexiones así como rotulación de los elementos. Ademas requerían de unos leds que simularan el movimiento de unas persianas, para poder demostrar el funcionamiento de los interruptores IO Persianas.

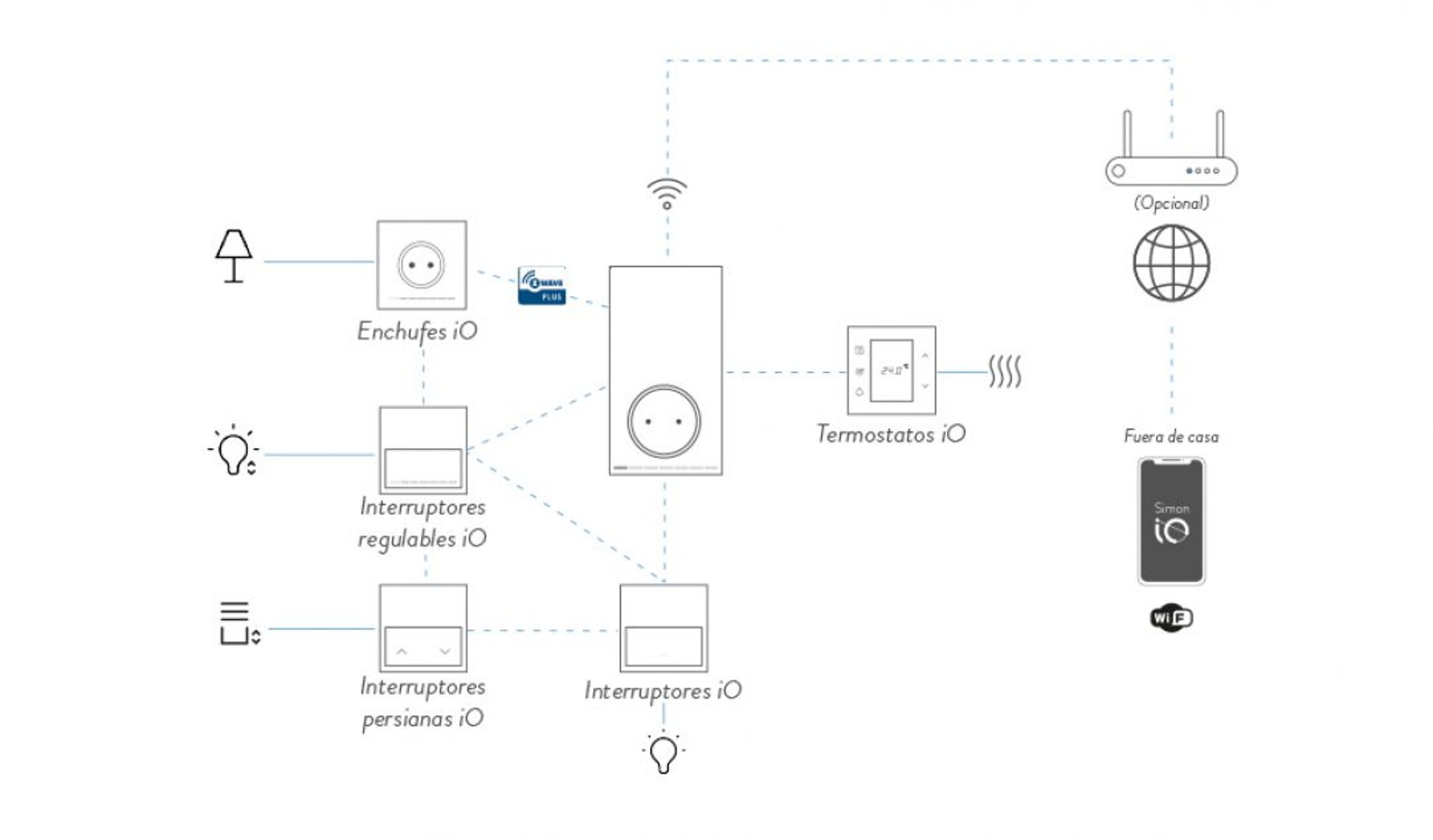

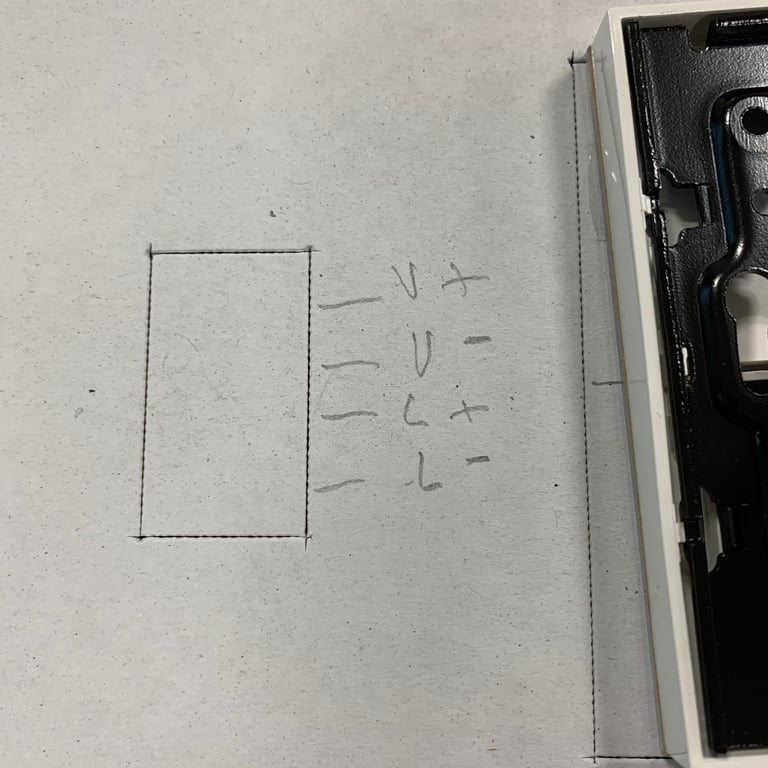

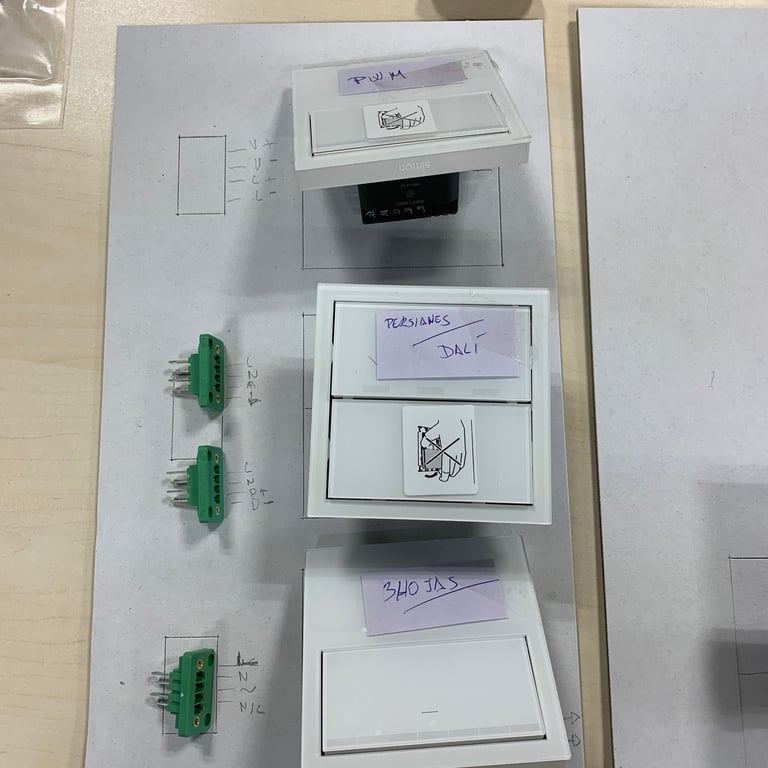

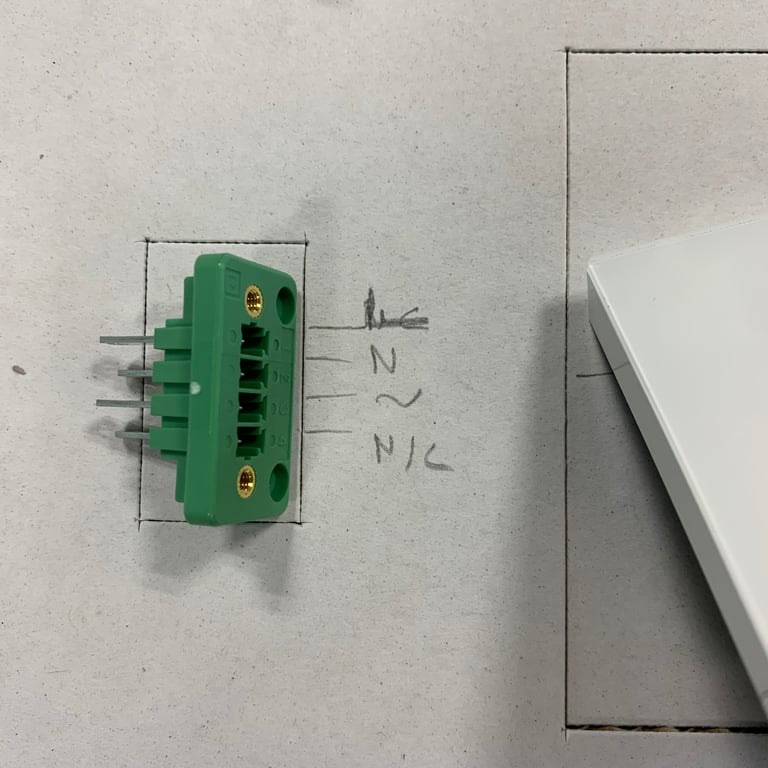

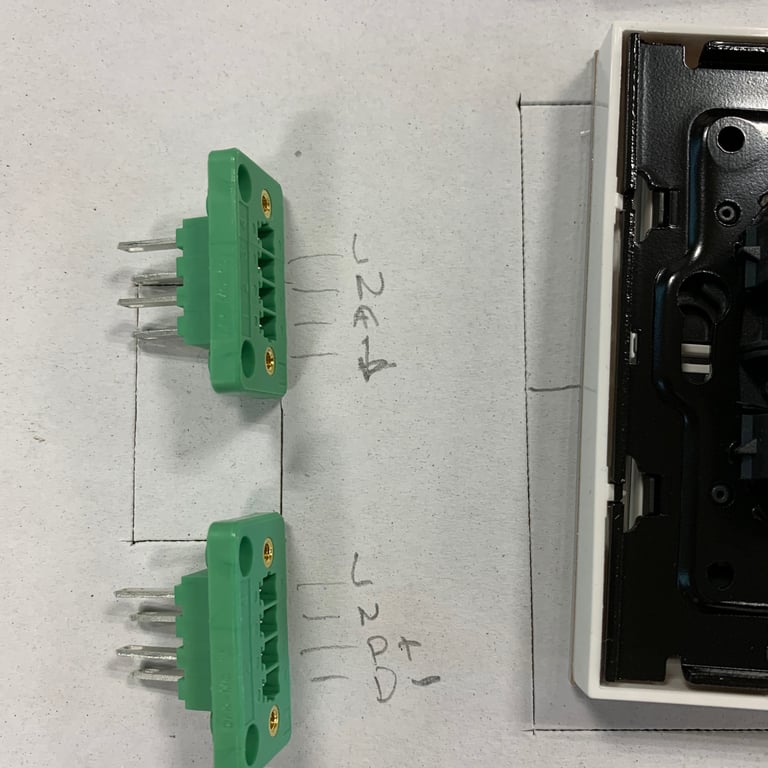

Al final optamos por colocar unos conectores phoenix para todas las conexiones, dali, 24v, dimmer.... era la forma mas fácil para quien realizaba la demostración de poder conectar elementos reales a los mecanismos.

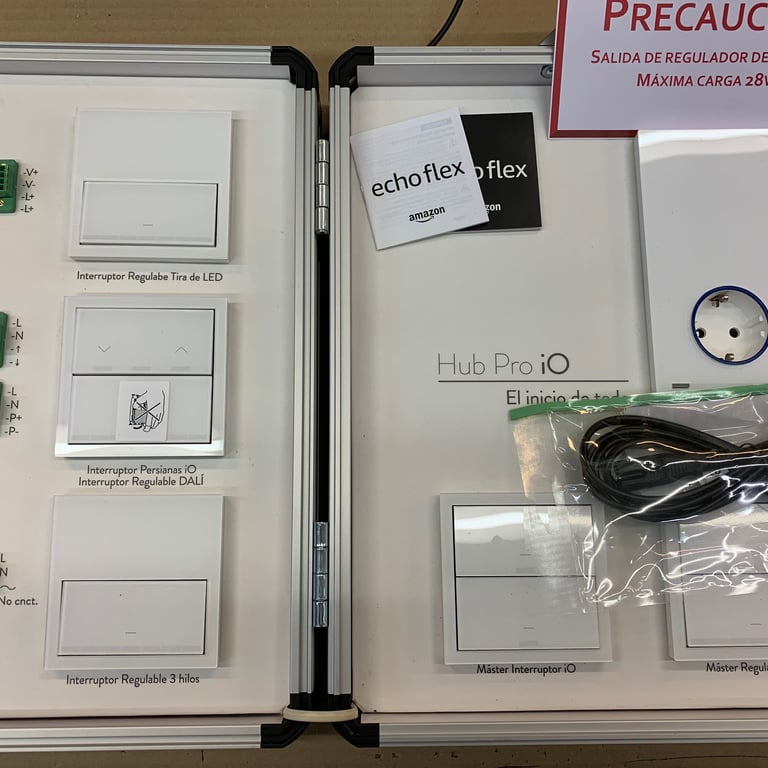

El resultado final...

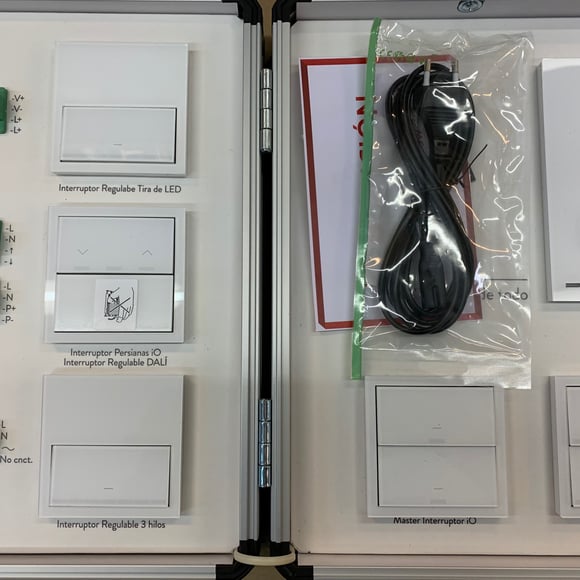

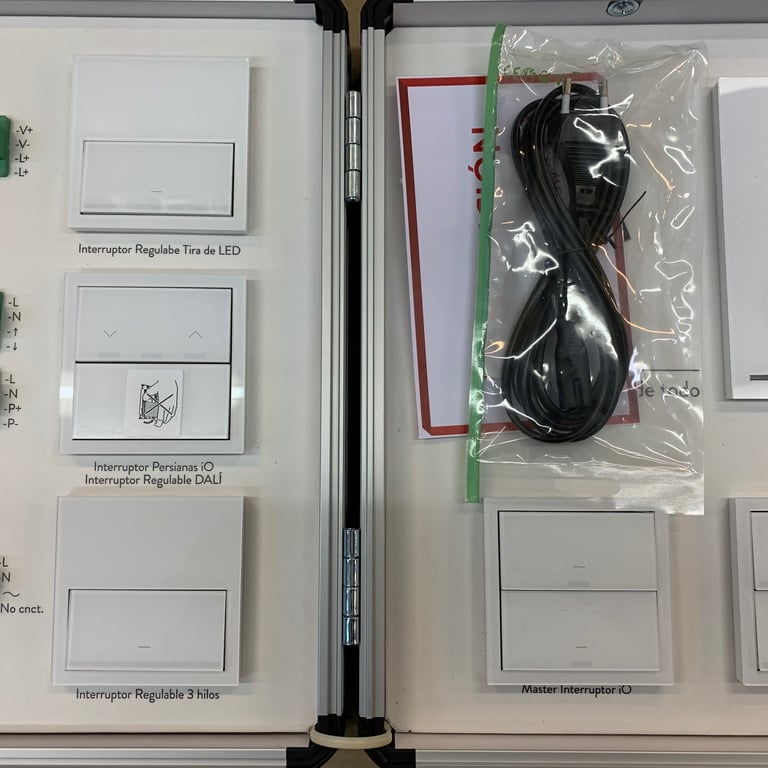

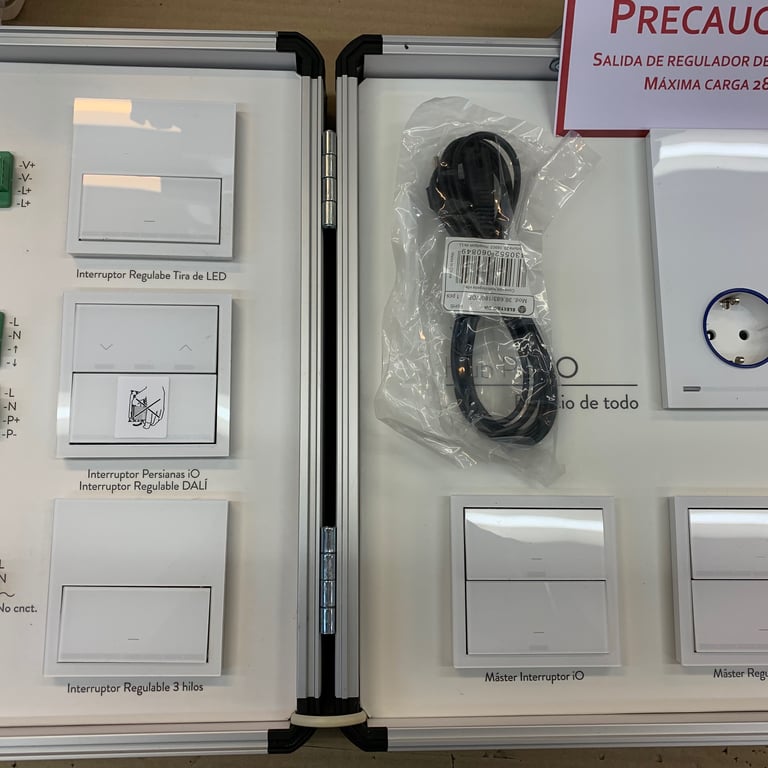

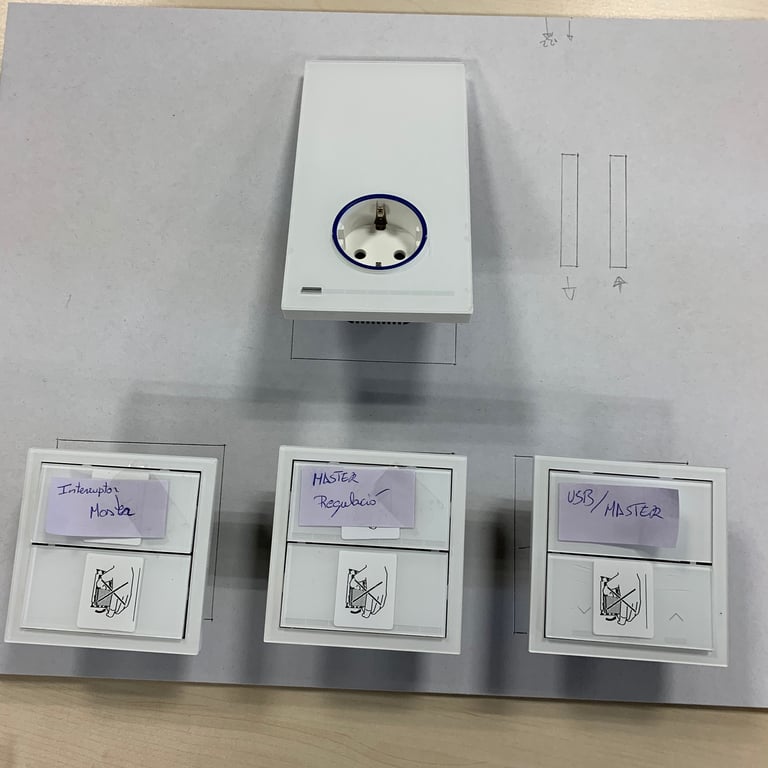

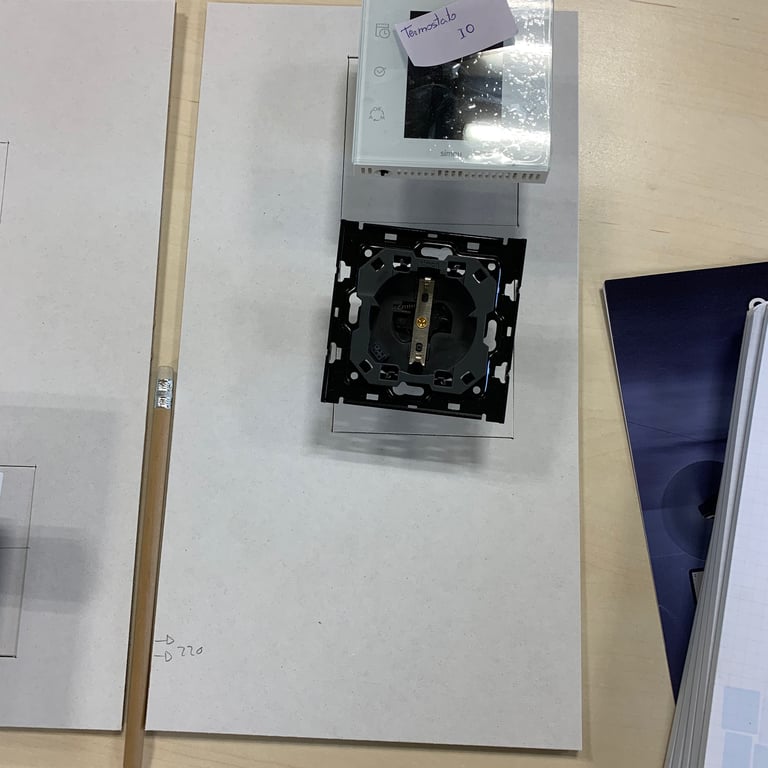

La empresa que realizó la maleta física nos proporcionó un fly case en forma de tríptico donde ya habíamos alojado los elementos de la Serie 100 en el interior. Nuestra misión fue la de cablear y comprobar que todos los elementos estuvieran en funcionamiento correcto.

Como la serie 100 de Simon es compatible con Amazon Alexa, también suministramos un Echo Dot Flex que se puede conectar directamente en cualquier enchufe. En la propia maleta, se dejo un compartimento oculto para poder guardar el Echo Flex, los cables de corriente y diferentes conectores.

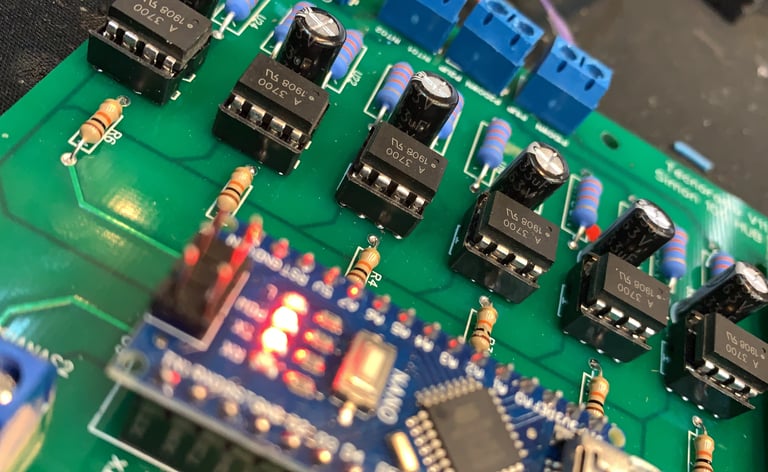

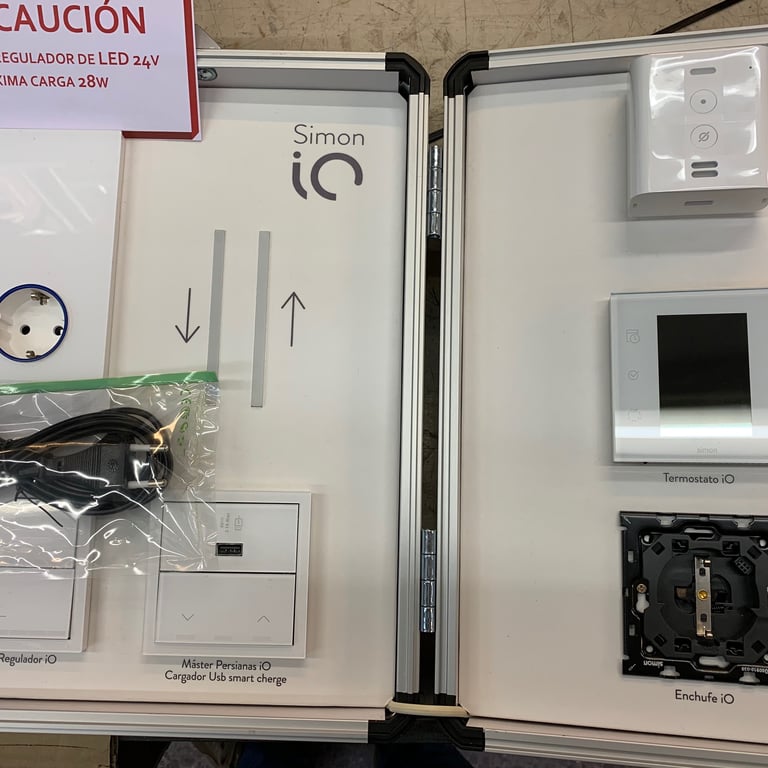

Colocamos unos leds para el pulsador de las persianas. Simulaban el movimiento de las persianas cuando se abren o cierran. De esta forma nos las tuvimos que ingeniar para realizar una placa de control y transformar una señal de 240v (que es la que da la salida de los pulsadores de persianas) a una señal digital para poder encender un array de led de forma ascendente o descendente.

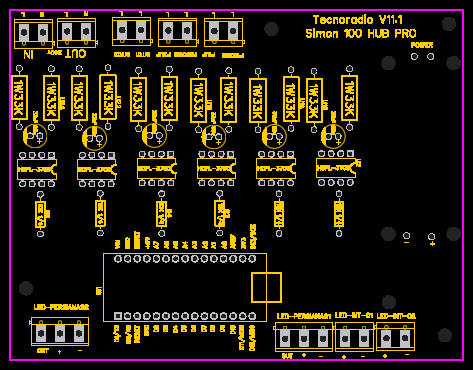

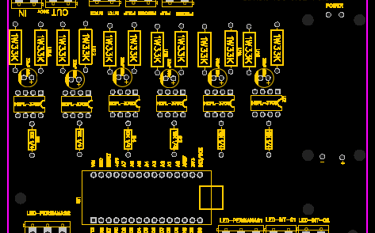

Dicha ingeniería se creo de cero, y en una PCB hecha solamente para el sistema de Simon 100 IO.
